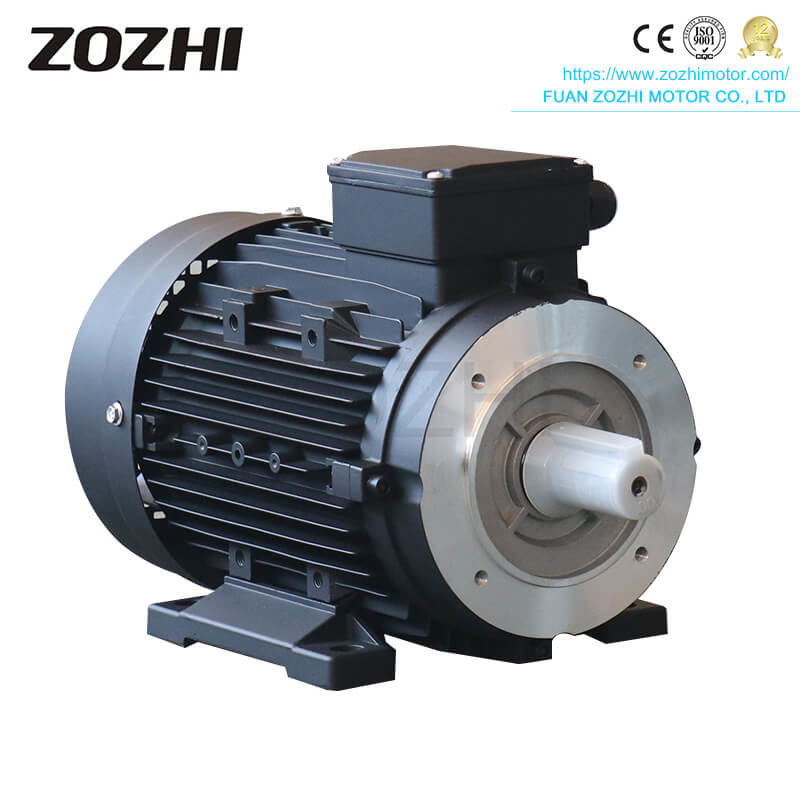

Motor assíncrono trifásico de eficiência superior da série IE3

  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
Lugar de origem FUAN CHINA
Marca ZOZHI
Certificação CE,ISO
Número do modelo MS100L1-4
Quantidade de ordem mínima 1 PC
Preço $35.3~$45.5
Detalhes da embalagem Embalado em caixas, caixa folheada ou caixa de madeira.
Tempo de entrega 25 dias de trabalho receberam em seguida seu pagamento
Termos de pagamento L/C, T/T
Habilidade da fonte 10000pcs/mês

Contacte-me para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do produto Motor de indução trifásico Aplicação Condução
Potência 2.2kw/3hp Polão 4
Fase Três fases Habitação Alumínio
Classe de isolamento B,F Proteção IP44 / IP54
Voltagem nominal 380 V Função S1(contínuo)
Tamanho da flange B35
Destacar

Motor assíncrono de três fases da série IE3

,

Motor assíncrono trifásico de alta eficiência

,

Motor assíncrono da série IE3
Deixe um recado
Descrição de produto

Venda a quente Motor de indução de alta pressão de alta eficiência 3kw, 4kw 5.5kw 7.5kw, 11kw, 15kw Três fases para alta pressão

Características técnicas do motor assíncrono trifásico de eficiência superior da série IE3

(1) Alta capacidade de carga

(2) Os motores totalmente fechados e refrigerados por ventilador são concebidos de acordo com as normas CEI, GB e outras normas.

(3) As estruturas são de ferro fundido, enquanto as caixas terminais podem ser de chapa de aço.

(4) A eficiência pode satisfazer os requisitos das normas GB18613-2013 e IEC60034-30.

(5) Os motores trifásicos normais com estrutura 80-132 equipados com vedação de juntas no DE são normais, e o padrão para motores com estrutura 160 e superiores é com vedação no DE.

(6) Os desenhos de enrolamento podem suportar vários tipos de tensão e frequência (50HZ ou 60HZ).

(7). Pode suportar 1,5 vezes mais corrente nominal em 2 minutos (IEC60034-1).

(8) Pode ser adicionado aquecedor para evitar a humidade.

(9) PTC, PT100 e outros elementos térmicos podem ser escolhidos para proteger as bobinas e os rolamentos.

Vantagens dos motores assíncronos de três fases da série IE3/YE3

(1) Melhoria da eficiência

Novos desenhos de enrolamento e chapas de aço de silício de baixa perda são aplicados para diminuir a perda de motores e melhorar a eficiência.

(2) Qualidade fiável e características superiores

A fim de assegurar o bom isolamento e prolongar a vida útil, os motores normais são examinados com isolamento F e aumento de temperatura de 80K.

(3) Tensão, Eficiência

De acordo com as exigências de tolerância de tensão e frequência da classe A da norma IEC60034-1, a tolerância de tensão do motor é de ±5%, e a tolerância de frequência é de ±2%.

(4) Potência nominal

A potência nominal significa que pode satisfazer a norma IEC 600341-1, o trabalho contínuo pode produzir quando a temperatura do refrigerante (CT) é de 40°C e a altitude do local de trabalho é inferior a 1000 m.Os motores podem suportar 1.5 vezes a corrente nominal em 2 minutos sob tensão e frequência nominal.

Série IE3 Aplicação de motores assíncronos trifásicos de eficiência superior

Supper motor trifásico padrão de alta eficiência pode ser aplicado a todos os tipos de máquinas, tais como máquinas-ferramenta, compressor de ar, bomba, ventilação, engrenagem de redução, correia de transmissão,equipamento de mineraçãoNo entanto, os motores não podem ser utilizados em locais de trabalho inflamáveis, explosivos e corrosivos.





Tipo: Estado-Membro
Temperatura ambiente -15-40°C
Altitude ≤ 1000 mm
Frequência 50/60hz ± 2%
Voltagem 380v ± 5%
Classe de protecção Proteção IP54
Classe de isolamento B
Método de trabalho S1
Local de origem solteiro
Faixa de velocidade

0-100 Hz





Motor de indução de 3 fases



Tamanho e dimensão global da instalação:

Quadro Dimensões de montagem ((mm)             Dimensões do quadro ((mm)
  IMB14 IMB5 AB Ar condicionado AD Doença de Huntington L
Tamanho A B c D E F G H K M N P R S T M N P R S T
56 90 71 36 9 20 3 7.2 56 5.8 65 SO 80 0 M5 2.5 100 80 120 0 7 3 110 120 100 155 195
63 100 80 40 11 23 4 8.5 63 7 75 60 90 0 M5 2.5 115 95 140 0 10 3 125 130 110 173 215
71 112 90 45 14 30 5 11 71 7 85 70 105 0 M6 2.5 130 110 160 0 10 3.5 140 150 117 188 246
80 125 100 50 19 40 6 15.5 80 10 100 80 120 0 M6 3 165 130 200 0 12 3.5 160 170 135 215 285
90S 140 100 56 24 SO 8 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
90L 140 125 56 24 50 a) 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
100 160 140 63 28 60 8 24 100 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 206 206 150 250 376
112 190 140 70 28 60 8 24 112 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 222 228 170 285 400
132S 216 140 89 38 80 10 33 132 12 165 1B0 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 460
132M 216 178 89 38 80 10 33 132 12 165 130 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 500
160M 254 210 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 615
160 litros 254 254 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 675


Dados técnicos:

Modelo Output ((kw) Voltagem (v) Frequência ((Hz) Corrente nominal ((A) Velocidade ((r/min) Eff.(%) Fator de potência (cos)

Tstart/Tn (tempo)
Velocidade: 3000 RPM 2 polos 50HZ
MS561-2 0.09 400 50 0.32 2758 59.0 0.68 2.3 2.4
MS562-2 0.12 400 50 0.39 2780 63.0 0.71 2.3 2.4
MS563-2 0.18 400 50 0.50 2780 65.0 0.80 2.3 2.4
MS631-2 0.18 400 50 0.50 2715 65.0 0.80 2.2 2.4
MS632-2 0.25 400 50 0.66 2715 68.0 0.81 2,2 2.4
MS633-2 0.37 400 50 0.94 2715 70.0 0.81 2.5 2.7
MS711-2 0.37 400 50 0.94 2690 70.0 0.81 2.2 2.4
MS712-2 0.55 400 50 1.33 2715 73.0 0.82 2.2 2.4
MS713-2 0.75 400 50 1.81 2700 72.1 0.83 2.6 2.9
MS801-2 0.75 400 50 1.81 2730 72.1 0.83 2.2 2.4
MS802-2 1.10 400 50 2.52 2745 75.0 0.84 2.2 2.4
MS80B-2 1.50 400 50 3.34 2770 77.2 0.84 2.8 3.1
MS90S-2 1.50 400 50 3.34 2770 77.2 0.84 2.2 2.4
MS90L-2 2.20 400 50 4.69 2770 79.7 0.85 2.2 2.4
MS90L1-2 3.00 400 50 6.11 2800 81.5 0.87 3.0 3.2
MS100L-2 3.00 400 50 6.11 2870 81.5 0.87 2.2 2.3
MS100L1-2 4.00 400 50 7.90 2880 83.1 0.88 2.5 2.7
MS112M-2 4.00 400 50 7.90 2890 83.1 0.88 2.5 2.7
MS112M1-2 5.50 400 50 10.65 2900 84.7 0.88 2.5 2.7
MS132S1-2 5.50 400 50 10.65 2910 84.7 0.88 2.5 2.7
MS132S2-2 7.50 400 50 14.30 2900 86.0 0.88 2.5 2.7
MS132M1-2 9.20 400 50 16.95 2910 88.0 0.89 2.5 2.7
MS132M2-2 11.00 400 50 20.36 2920 87.6 0.89 2.5 2.7
MS160M1-2 11.00 400 50 20.36 2950 87.6 0.89 2.0 2.2
MS160M2-2 15.00 400 50 27.43 2970 88.7 0.89 2.0 2.2
MS160L-2 18.50 400 50 33.22 2970 89.3 0.90 2.0 2.2
Velocidade 1500 RPM 4-POLE 50HZ
MS561-4 0.06 400 50 0,28 1371 53 0.59 2.3 24
MS562-4 0.09 400 50 39 1350 55 0,61 23 2.4
MS563-4 0.12 400 50 42 1380 57 0.72 2.3 24
MS631-4 0.12 400 50 42 1350 S7,0 72 22 2.4
MS632-4 0.18 400 50 0.59 1340 60 0.73 2.2 24
MS633-4 0.25 400 50 75 1350 65-0. 74 22 2.4
MS711-4 0.25 400 50 75 1390 65 0.74 2.2 24
MS712-4 0.37 400 50 1.06 1375 67,0 75 22 2.4
MS713-4 0.55 400 50 149 1380 71 0.75 2.2 24
MS801-4 0.55 400 50 149 1370 71,0 75 22 2.4
MS802-4 0.75 400 50 1,98 1380 72.1 76 2.2 24
MS803-4 1.10 400 50 275 1380 75 77 23 2.5
MS90S-4 1.10 400 50 275 1390 75 0.77 2.2 24
MS90L-4 1.50 400 50 3.55 1400 77.2 79 22 2.4
MS90LM 1.85 400 50 433 1400 78 0.79 2.2 2,4
MS90L2-4 2.20 400 50 4,92 1400 79.7 0.81 2.5 27
MS100LM 2.20 400 50 4,92 1430 79.7 0.81 2.2 23
MS100L2-4 3.00 400 50 648 1430 81S 0,82 22 23
MS100L3-4 4.00 400 50 847 1420 83.1 0.82 2.5 27
MS112M-4 4.00 400 50 847 1430 83.1 0,82 22 23
MS112MM 5.50 400 50 11,29 1435 847 0.83 2.7 3
MS132S-4 5.50 400 50 "•29 1440 847 0,83 22 2.2
MS132M-4 7.50 400 50 14.99 1450 86 0.84 2.2 2,2
MS132LM 9.20 400 50 18,07 1460 87S 0.84 27 3
MS132L2-4 11.00 400 50 21.58 1460 87.6 0.84 2.5 27
MS160M-4 11.00 400 50 21.58 1460 87.6 0.84 2 2.2
MS160L-4 15.00 400 50 2872 1460 887 0.85 2 2,2
Velocidade 1000 RPM 6 POLO 50HZ
MS631-6 0.09 400 50 0.43 830 50.0 0.61 2.2 2.4
MS632-6 0.12 400 50 0.53 830 53.0 0.62 2.2 2.4
MS711-6 0.18 400 50 0.70 880 56.0 0.66 2.2 2.4
MS712-6 0.25 400 50 0.90 900 59.0 0.68 2.2 2.4
MS801-6 0.37 400 50 1.23 915 62.0 0.70 2.2 2.4
MS802-6 0.55 400 50 1.70 920 65.0 0.72 2.2 2.4
MS90S-6 0.75 400 50 2.15 930 70.0 0.72 2.2 2.2
MS90L-6 1.10 400 50 2.98 930 72.9 0.73 2.2 2.2
MS100L-6 1.50 400 50 3.84 945 75.2 0.75 2.2 2.2
MS112M-6 2.20 400 50 5.38 945 77.7 0.76 2.2 2.2
MS132S-6 3.00 400 50 7.15 960 79.7 0.76 2.0 2.0
MS132M1-6 4.00 400 50 9.33 960 81.4 0.76 2.0 2.0
MS132M2-6 5.50 400 50 12.41 960 83.1 0.77 2.0 2.0
MS160M-6 7.50 400 50 16.60 970 84.7 0.7
7		 2.0 2.0
MS160L-6 11.00 400 50 23.56 970 86.4 0.78 2.0 2.0







Comentários do cliente:

Motor assíncrono trifásico de eficiência superior da série IE3 0



Transporte marítimo:

Depois de 25~30 dias, vamos entregar as mercadorias, para mercadorias soltas melhor embaladas pela palete para evitar destruir

Motor assíncrono trifásico de eficiência superior da série IE3 1









- Não.



Motor assíncrono trifásico de eficiência superior da série IE3 2

Motor assíncrono trifásico de eficiência superior da série IE3 3

Motor assíncrono trifásico de eficiência superior da série IE3 4

Motor assíncrono trifásico de eficiência superior da série IE3 5

Motor assíncrono trifásico de eficiência superior da série IE3 6





Informações



Análise do aquecimento do rolamento do motor

(1) Uma coordenação inadequada dos rolamentos leva rapidamente à avaria do sistema de rolamentos do motor.

(2) actualmente provoca a ablação dos componentes do sistema de rolamentos e o aquecimento das partes dos rolamentos, resultando numa falha grave do sistema de rolamentos.

(3) sistema de lubrificação inadequado leva ao aquecimento do rolamento devido à má lubrificação

(4) aquecimento do rolamento causado por aumento da temperatura do motor ou temperatura do ambiente de funcionamento.
